Nome do produto: | Equipamento de perfuração hidráulico completo do núcleo | Comprimento de Max.drilling: | 600m |
---|---|---|---|
Dimensão total: | 8500*2400*2900mm | Uso: | investigação da geologia de engenharia, broca sísmica da exploração, e perfuração do poço de água, â |
Ângulo da perfuração: | 60°-90° | Esteira rolante largamente: | 2400mm |
Realçar: | Rock Core Drilling Machine,600m Hydraulic Rig Machine,Concrete Core Drilling Machine |

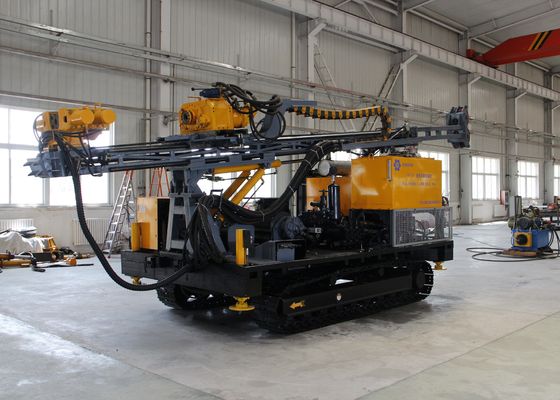

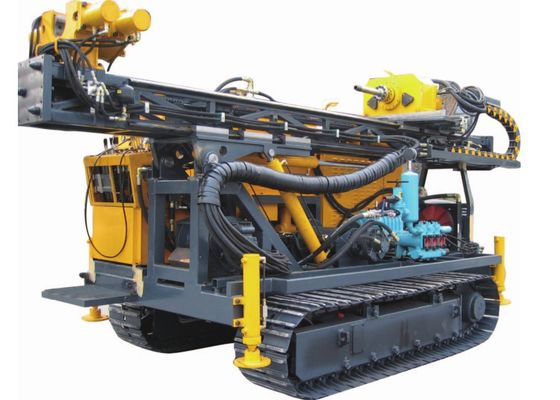

máquina de perfuração do núcleo da rocha do comprimento Ydl-2b da perfuração de 600m
YDL-2B completamente hidráulico conduzindo a cabeça da rotação o equipamento de perfuração que do núcleo da unidade montou a esteira rolante é usado principalmente para o bocado de diamante que driling com linha gruas do fio. Adotou a tecnologia avançada estrangeira da haste da unidade da rotação que guarda o sistema e o sistema hidráulico.
É apropriado para a perfuração do bocado de diamante e driling mordido carboneto da cama contínua. Igualmente pode ser usado no furo de exploração e a perfuração do furo da base ou da pilha e o poço de água pequeno que driling.
Escala da aplicação
Pode ser usada à investigação da geologia de engenharia, à broca sísmica da exploração, e à perfuração do poço de água, âncora que driling, perfuração do jato, perfuração da ar-condição, perfuração do furo da pilha.
Características principais
(1) a unidade da rotação (cabeça de condução hidráulica da rotação) adotou a técnica de França. Era movimentação pelos motores hidráulicos duplos e pela velocidade mudada pelo estilo mecânico. Tem as velocidades da vasta gama e o torque alto no de baixa velocidade. Igualmente pode satisfazer a construção do projeto e o processo diffierent da perfuração com os motores diferentes.
(2) a unidade da rotação tem mais transmissão do eixo da rigidez exatamente e correndo firmemente, tem moreadvantages na perfuração profunda
(3) a velocidade máxima do eixo é 1175rpm com o torque 432N. m, assim que são apropriados para a perfuração profunda
(4) o uso de alimentação e de levantamento do sistema o único cilindro hidráulico que conduz a corrente. Tem o caráter de alimentação longo da distância, assim que é fácil ao processo longo da perfuração de núcleo da rocha.
(5) a cabeça de condução hidráulica pode afastar o furo de perfuração, acompanha com o sistema da máquina da braçadeira, o sistema da máquina do desaparafusamento e a máquina assistente da haste, assim que traz o conveniente para a perfuração de núcleo da rocha.
(6) o equipamento tem a velocidade de levantamento alta, ele pode diminuir o tempo auxiliar. É fácil lavar o furo e melhorar a eficiência dos equipamentos.
(7) a órbita do estilo de V no mastro pode certificar-se de bastante rigidez entre a cabeça hidráulica superior e o mastro e dá a estabilidade na velocidade de rotação alta.
(8) o guincho principal adotou o guincho de BRADEN dos EUA, da estabilidade do trabalho e do reliabilit do freio
(9) a linha guincho do fio pode obter à velocidade máxima 205m/min no cilindro vazio, que ganhou o tempo auxiliar.
o equipamento (de 10) tem a máquina da braçadeira e a máquina do desaparafusamento, assim que é conveniente para desaparafusa a haste e diminui a intensidade do trabalho.
(11) o equipamento equipe-se com os velocímetros do eixo e da perfuração o calibre profundamente, é conveniente escolher os dados drlling.
(12) o equipamento adotou o sistema do equilíbrio da pressão traseira para tornar mais pesada a haste. O cliente pode convenientemente obter a pressão da perfuração no furo inferior e aumentar a vida dos bocados.

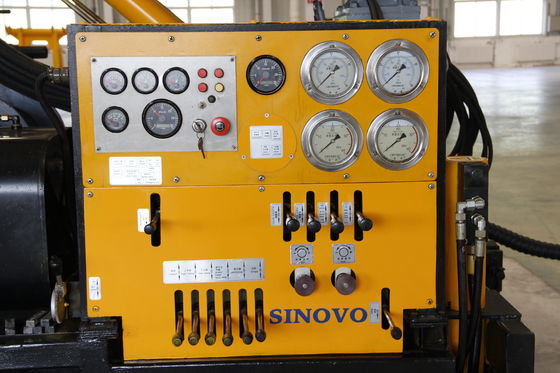

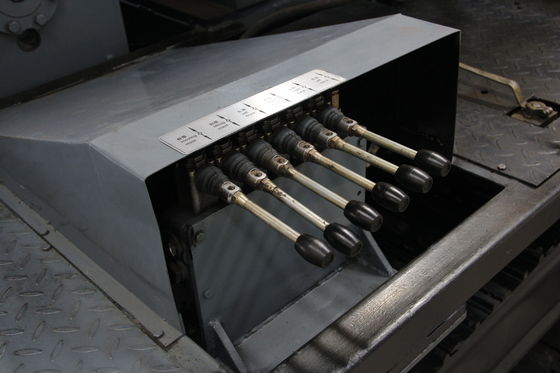

(13) o sistema hidráulico é seguro, o controle da bomba de lama pela válvula hidráulica. Todo o tipo do punho é concentrado no grupo do controle, assim que é conveniente resolver os incidentes driling.
(14) montou a esteira rolante e controle que eletrônico do punho o equipamento pode se mover facilmente, pode ligar o punho exterior que fazem o movimento mais com segurança e facilmente.
Especificações técnicas de YDL-2B | |||
Parâmetros fundamentais | Profundidade da perfuração | Ф56mm (BQ) | 1500m |
Ф71mm (NQ) | 1200m | ||
Ф89mm (QG) | 800m | ||
Ф114mm (PQ) | 600m | ||
Ângulo da perfuração | 60°-90° | ||
Dimensão total | 8500*2400*2900mm | ||
Peso total | 13000kg | ||
Unidade da rotação (motores hidráulicos duplos e velocidade em mudança mecânica com os motores A2F180) | Torque | 1175rpm | 432Nm |
823rpm | 785Nm | ||
587rpm | 864Nm | ||
319rpm | 2027Nm | ||
227rpm | 2230Nm | ||
159rpm | 4054Nm | ||
114rpm | 4460Nm | ||
Distância de alimentação hidráulica da cabeça de condução | 3500mm | ||
Sistema de alimentação único cilindro hidráulico que conduz a corrente | Força de levantamento | 120KN | |
Força de alimentação | 60KN | ||
Velocidade de levantamento | 0-4m/min | ||
Velocidade de levantamento rápida | 29m/min | ||
Velocidade de alimentação | 0-8m/min | ||
Alta velocidade de alimentação do Rapid | 58m/min | ||
Movimento do mastro | Distância do movimento do mastro | 1000mm | |
Força de levantamento do cilindro | 100KN | ||
Força de alimentação do cilindro | 70KN | ||
Suporte de Rod | Escala da terra arrendada | 50-200mm | |
Guardando a força | 120KN | ||
Desaparafuse o sistema da máquina | Desaparafuse o torque | 8000Nm | |
Guincho principal | Velocidade de levantamento | 46m/min | |
Corda da força de levantamento única | 55KN | ||
Diâmetro da corda | 16mm | ||
Comprimento do cabo | 40m | ||
Guincho secundário (W125) | Velocidade de levantamento | 205m/min | |
Corda da força de levantamento única | 10KN | ||
Diâmetro da corda | 5mm | ||
Comprimento do cabo | 1200m | ||

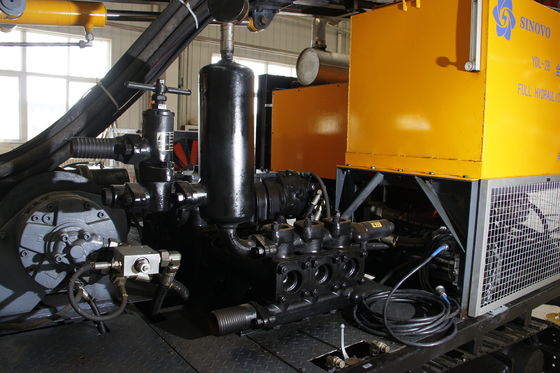

Bomba de lama (cilindro três que reciproca a bomba de pistão) | Modelo | BW-250A | |
Distância | 100mm | ||
Diâmetro do cilindro | 80mm | ||
Volume | 250,145,90,52L/min | ||
Pressão | 2,5, 4,5, 6,0, 6.0MPa | ||
Misturador hidráulico | derivado pelo motor hidráulico | ||

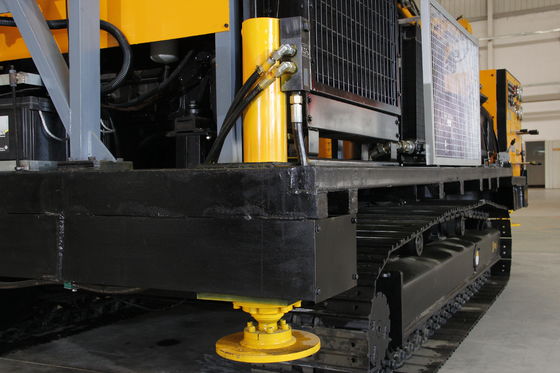

Jaque do apoio | quatro jaques hidráulicos do apoio | ||
Motor (Cummins diesel) | Modelo | 6BTA5.9-C180 | |
Poder/velocidade | 132KW/2200rpm | ||
Esteira rolante | Largamente | 2400mm | |
Ângulo de inclinação de Max.transit | 25° | ||
Max.loading | 15000kg |
